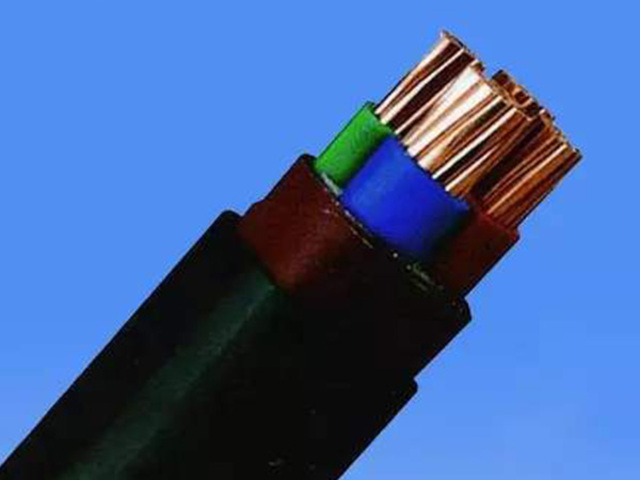

本产品适用于交流额定电压0.6/1KV的线路中,供输配电能用。
一、生产执行标准
GB/T12706.1等同采用国际电工委员会IEC60502。
二、使用特点
1. 电缆导体长期允许工作温度不超过70℃;
2. 短路时(最长持续时间不超过5秒),电缆导体的最高温度不超过160℃;
3. 敷设时电缆的环境温度应不低于0℃。
三、电缆基本型号名称
型号 |
名称 |
适用场合 |
|
铜 |
铝 |
||

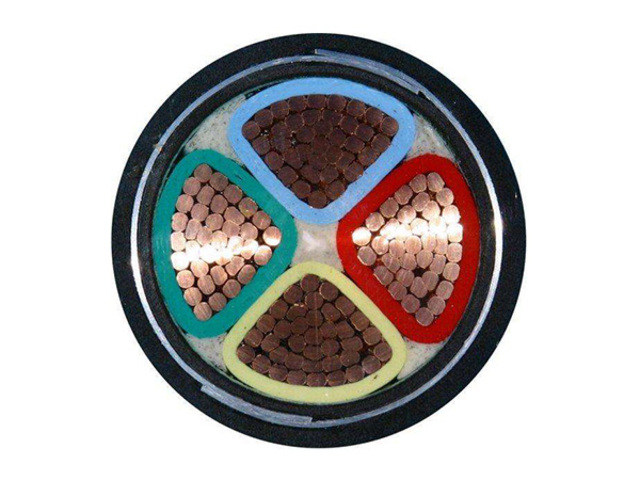

VV |
VLV |
聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
敷设在室内、隧道,电缆沟及管道中; |
VV22 |
VLV22 |
聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 |
敷设在地下、电缆能承受一定机械外力作用, |
注:1.本公司可根据用户的需要提供阻燃型、耐火型电力电缆产品,订货时在原型号前加“ZR”,表示阻燃型,加“NH”表示耐火型。
2.本公司也可根据用户需要,提供VV32型,VLV32型钢丝铠装电力电缆,单芯金属丝铠装电缆应采用隔磁措施。
四、生产范围
型号 |
芯数 |
标称截面mm² |
|
铜(CU) |
铝(AL) |
||
VV、VV22 |
VLV、VLV22 |
1 |
1.5-630 |
VV、VV22 |
VLV、VLV22 |
2 |
1.5-400 |
VV、VV22 |
VLV、VLV22 |
3 |
1.5-400 |
VV、VV22 |
VLV、VLV22 |
4(含3+1) |
1.5-400 |
VV、VV22 |
VLV、VLV22 |
5(含4+1芯3+2芯) |
1.5-300 |
注:用于交流系统的单芯铠装电缆的铠装层应使用非磁性金属材料。
电缆主要技术参数
1. 20℃时导体最大直流电阻应符合GB/T3956标准中1类或2类导体的规定
2. 工频交流耐压试验A.C Voltage Test
单芯无屏蔽电缆应将其浸入水中1h,在导体和水之间施加3.5KV电压5min,多芯电缆应依次在每一根绝缘导体对其余导体之间施加3.5KV电压5min,绝缘应无击穿。
