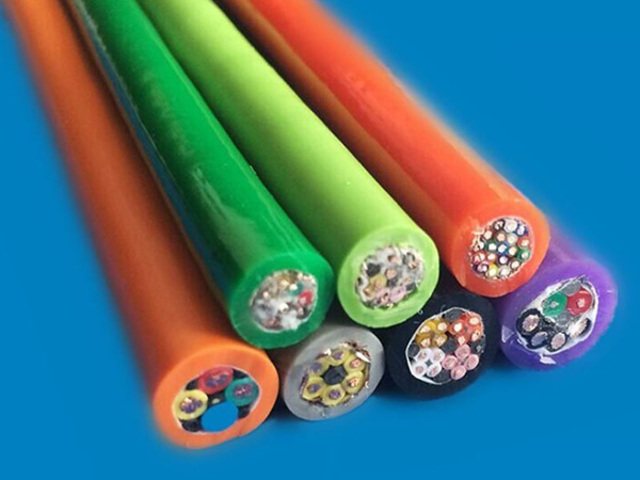

硅橡胶绝缘(阻燃)软电力电缆
硅橡胶绝缘(阻燃)软电力电缆
硅橡胶绝缘(阻燃)软电力电缆
硅橡胶绝缘(阻燃)软电力电缆
硅橡胶绝缘(阻燃)软电力电缆
硅橡胶绝缘(阻燃)软电力电缆
硅橡胶绝缘(阻燃)软电力电缆
浏览量:
概要信息
产品名称

硅橡胶绝缘(阻燃)软电力电缆

所属分类

特种电缆

一键电话
产品描述

  本产品适用于额定电压0.6/1KV及以下高温范围和恶劣环境内,作电气设备电能传输线。它具有优良的耐高温、阻燃、耐辐射、耐老化、耐臭氧、防水等特性,并具有很好的耐寒性、耐候性。



一、生产执行标准 采用企业标准



二、使用特性

1. 额定电压U0/U 600/100V。

2. 电缆允许工作温度范围:-60℃---+180℃。

3. 短路时(最长持续时间不超过5s)电缆导体的最高工作温度不超过250℃。

4. 电缆的敷设温度应不低于-20℃。

5. 电缆的弯曲半径如下:单芯电缆的弯曲半径不小于电缆外径的15倍

           三芯电缆的弯曲半径不小于电缆外径的12倍



三、电缆型号名称

1. 电缆型号名称如下表

型号

名称

(ZR)--YGG

硅橡胶绝缘硅橡胶护套(阻燃)软电力电缆

(ZR)-YGGP

硅橡胶绝缘硅橡胶护套铜丝编织屏蔽(阻燃)软电力电缆

(ZR)-YGGP2

硅橡胶绝缘硅橡胶护套铜带屏蔽(阻燃)软电力电缆

(ZR)YGVF

硅橡胶绝缘丁晴聚氯乙烯护套(阻燃)软电力电缆

(ZR)YGVFP

硅橡胶绝缘丁晴聚氯乙烯护套铜丝编织屏蔽(阻燃)软电力电缆

(ZR)YGVF22

硅橡胶绝缘丁晴聚氯乙烯护套钢带铠装(阻燃)软电力电缆

(ZR)YGVFP2

硅橡胶绝缘丁晴聚氯乙烯护套铜带屏蔽(阻燃)软电力电缆

 注:型号中Y硅橡胶软电力电缆系列代号:G-硅橡胶绝缘或护套.VF-丁晴聚氯乙烯护套,P铜丝编织屏蔽 22-钢带铠装

   如需钢丝铠装结构应将型号中的“22”改为“32”



四、规格范围

电缆规格用导体芯数*导体标称截面积mm²表示 如下表

型号

芯数

标称截面

(ZR)-YGG

1,2,3,4,5,3+1,3+2,4+1

单芯:1.5-500

多芯:1.5-240

(ZR)-YGGP

(ZR)-YGGP2

(ZR)-YGVF

(ZR)-YGVFP

(ZR)-YGVF22

(ZR)-YGVFP2



五、技术参数

  1. 成品电缆导体20℃时直流电阻:应满足GB/T3956标准要求;成品电缆导电线芯的直流电阻换算到电缆长度为1m,如标称截面为1.0mm²和温度为20℃时,铜线芯导体电阻应不大于0.0184Ω;

  2. 成品电缆绝缘线芯的绝缘电阻,换算到电缆长度为1KM和温度为20℃时,导体截面积在50mm²及以下的应不小于50MΩ,70-185mm²的应不小于35MΩ。

  3. 产品电缆应经受工频交流试验电压3000V,5min 试验绝缘无击穿。



六、交货长度

允许根据双方协议长度交货,长度计量误差不超过±0.5%。
